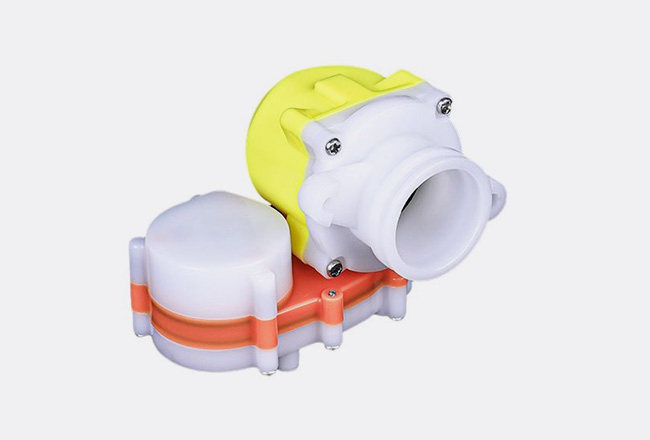

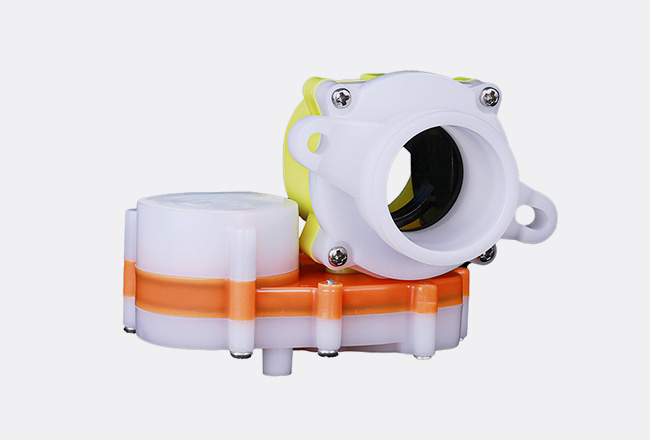

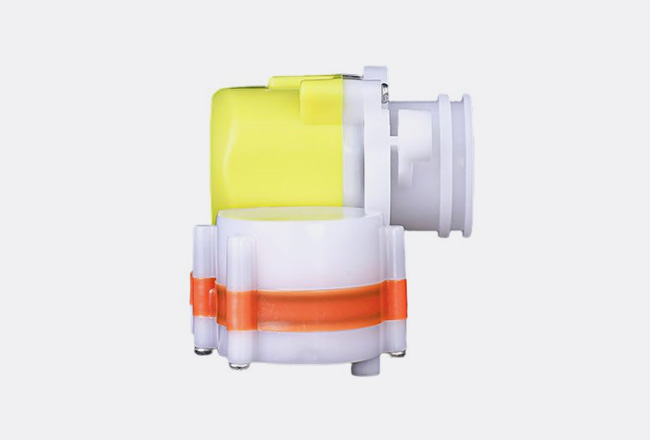

型號：RKF-6
該電控球閥是安裝在燃?xì)獗韮?nèi)的進氣端或出氣端的閥門，用于控制燃?xì)獾耐〝唷Ｔ撻y采用齒輪傳動，簡化了結構，大大提高了可靠性和帶壓開關閥性能。該閥為全通徑閥，幾乎無壓損，特殊的密封結構，因此具有良好的防塵性能，可適應各種基表。
型號：RKF-6
簡介：該電控球閥是安裝在燃?xì)獗淼倪M(jìn)氣端或出氣端的閥門，用于控制燃?xì)獾耐〝唷Ｔ撻y采用齒輪傳動，簡化了結構，大大提高了可靠性和帶壓開關閥性能。該閥為全通徑閥，幾乎無壓損，特殊的密封結構，因此具有良好的防塵性能。

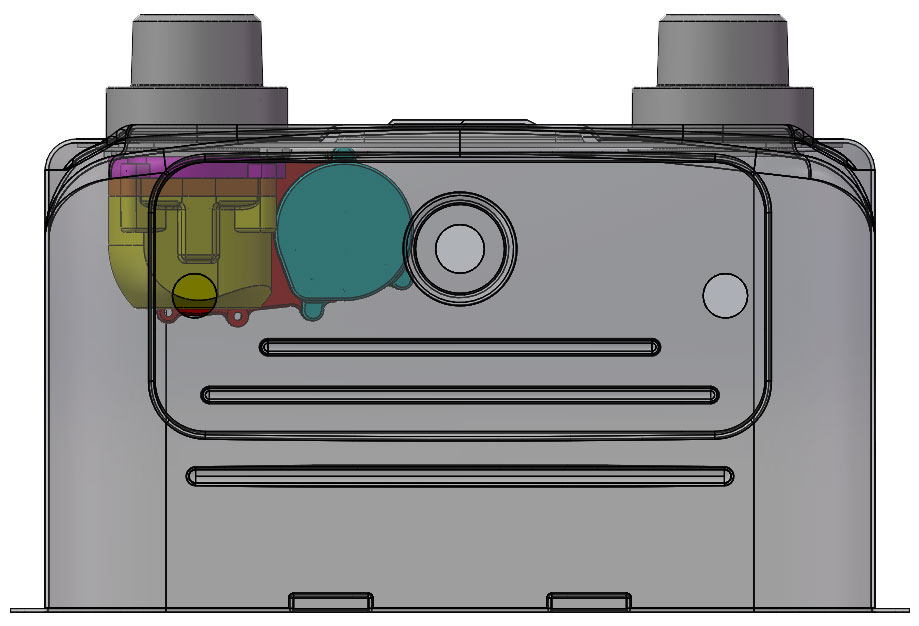

安裝位置：該電控球閥可安裝在智能燃?xì)獗淼倪M(jìn)氣端或出氣端。
主要特點：
1、無壓力損失
2、結構穩定，最大壓力可達到500mbar
3、良好的防塵性能
4、可定制
使用說明：
1、這種閥門的引出線有三種規格：兩線制、四線制或五線制。兩線制閥門的引出線只作為閥門的動作電源線，紅線接正極（或負極），黑線接負極（或正極），用來開啟閥門（具體可根據客戶需要設置）。對于四線制和五線制閥門，其中兩根線（紅、黑）為閥門動作電源線，其余兩根或三根線為狀態開關線，作為開、關位置的信號輸出線。
2、四線或五線閥門的開啟和關閉過程時間設置：當閥門開啟或關閉時，當檢測裝置檢測到閥門開啟或關閉的信號時，需要再延時300ms，然后停止供電，總的閥門開啟或關閉時間約為6s 。
3、兩線制電機閥門的開啟和關閉可以通過檢測電路中的堵轉電流來判斷，堵轉電流值可以根據電路設計的工作截止電壓來計算，它只與電壓和電阻值有關。
4、建議閥門的最低直流電壓不應低于3V。
| 項目 | 參數 | 參照標準 |
| 工作介質 | 天然氣、液化石油氣 | |
| 流量范圍 | 0.016～10m3/h | |
| 工作壓力 | 0～50KPa | |
| 儀表適用范圍 | G1.6/G2.5/G4/G6 | |
| 工作電壓 | DC3～6V | |
| 防爆性能 | Ⅱ3 G Ex ic ⅡB T4 Gc | GB/T 3836.1-2021 GB/T 3836.4-2021 EN IEC 60079-0：2018 EN 60079-11：2012 |
| 工作溫度 | -25℃～60℃ | EN 16314-2013 7.13.4.7 |
| 相對濕度 | 5%～90% | |
| 泄漏量 | 4.5KPa～5KPa檢測 ≤0.55L/h | GB/T 6968-2019 |
| 電機電阻/電感 | 35±10%Ω/23±2mH | |
| 50±10%Ω/31±2mH | | |
| 70±10%Ω/50±2mH | | |
| 最大電流 | ≤115mA(DC3.9V) | |
| 開啟時間 | ≤6s(DC3V) | |
| 閉合時間 | ≤6s(DC3V) | |
| 限位開關 | 無/單邊/雙邊 | |
| 開關接觸電阻 | ≤0.5Ω | |
| 壓力損失 | 與基表配合壓損≤200Pa | GB/T 6968-2019 |
| 使用壽命 | ≥10000次 | GB/T 6968-2019 |
| 安裝位置 | 進氣口/出氣口（裝出氣口時需要特殊定制） | |
